高低压配电柜的防雷注意事项都有哪些

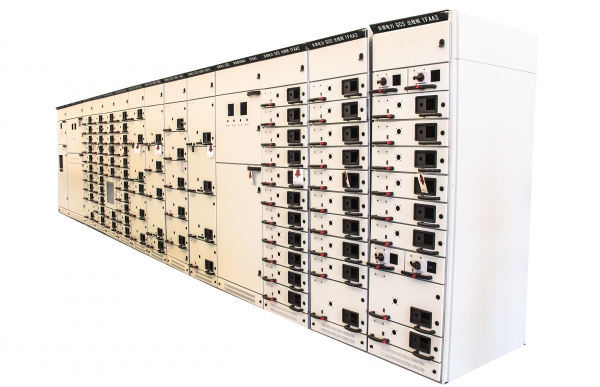

广西高低压开关柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低压配电柜，低压配电柜在到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称：高低压开关柜或高低压成套电器设备。

那么高低压配电柜的防雷注意事项都有哪些呢？

1）机房内的供电电路必须安装三级及三级以上电源防雷器件。

2）电源一级SPD（低压浪涌保护器）与第二级SPD之间的距离应大于10m，第二级与第三级之间的距离应该大于5m.否则应加装协调电感。

3）防雷模块前必须串接空开或熔断丝作保护，以防防雷器失效时将主电路对地短路，空开及熔断丝整定电流选配：一级（63A）、二级（32A）、三级（16A），但是一般不超过前级熔断装置。

4）电源防雷器必须连接在主电路断路装置的输出端，并采用对地并联。

5）电源防雷器的连接引线应小于0.5米，并要短而平直。

6）电源防雷输入端引线线径为：一级（16mm2）、二级（10mm2）、三级（6mm2），电源输出对地引线线径：一级（25mm2）、二级（16 mm2）、三级（10mm2）。

7）电源防雷器的连接线不应成直角或锐角弯曲，应尽量成钝角弯曲。

8）电源防雷器的引线应尽量以线色加以区分，并应机械式连接。

9）电源PE的阻值不应大于4Ω，共用接地，应小于1Ω。
