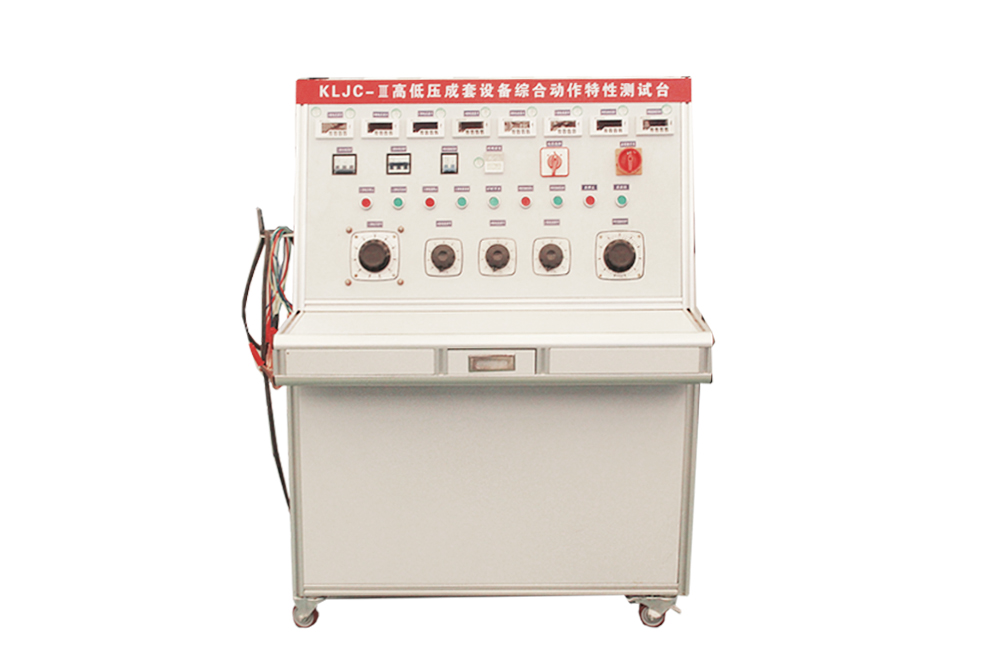

高低压成套设备综合试验台

产品特性：

 集成多种交、直流电源，便于对开关柜的检测，大大提高工作效率。

产品参数：

1、总输入电源：三相四线AC 380V  N

2、输出电压及电流：
三相AC380V输出(固定值) 电流小于16A 　　　　　　　　　　　　　　　　　　　　 一组
三相AC100V输出  (固定值) 电流小于10A 　　　　　　　　　　　　　　　　　　　 一组
交流操作电压AC 0~450V出（可调）（AC 0~380V, 220V时,电流小于10A）　　　　一组
直流操作电压 DC0~300V输出（可调）电流小于10A                                                       一组
分闸控制电源DC0~300V输出（可调）电流小于10A                                                    各一组
直流固定值24V、36V、110V、220V；电流小于10A                                               固定一组
单相交流AC220V输出（固定值，）电流小于16A                                                             一组
三相交流AC0~10A输出  （可调）                                                                                        一组
直流合闸电源DC0~300V （可调100A最大小于300A                                                       一组
3、外形尺寸：780*720*1100mm
4、重量：100kg

操作说明：

1、接通输入电源AC380V

2、连接交流操作电压输出电源线至电压表

3、检查并确认接线是否，接通总电源开关4、将调压器回零，并按"合闸"扭，

5、再按面板上交流操作电压的"合闸"扭

6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。

7、试验完毕后，先按面板上交流操作电压的"分闸"扭,再按面板上总"分闸"扭。然后，断开总电源开关

技术条件：

输入电源:三相四线AC 380V

输出电压及电流:

1、三相AC 0 – 10A输出(<100V，可调值) 一组

2、三相AC100V输出 (固定值) 一组

3、交流操作电压输出 AC 0~400V, 220V时,电流小于10A

4、直流操作电压输出 DC 0~260V

5、直流合闸电源输出 DC 0~300V(额定电流100A,短时工作电流300A) 一组

6、单相AC220V输出(固定值，插座形式) 二组，

7、三相AC380V输出(固定值，接线柱) 一组，

8、外形尺寸:560*520*850mm

9、重量:45kg
