抽出式开关柜概述

您的当前位置: 首 页 >> 产品中心 >> 低压开关柜

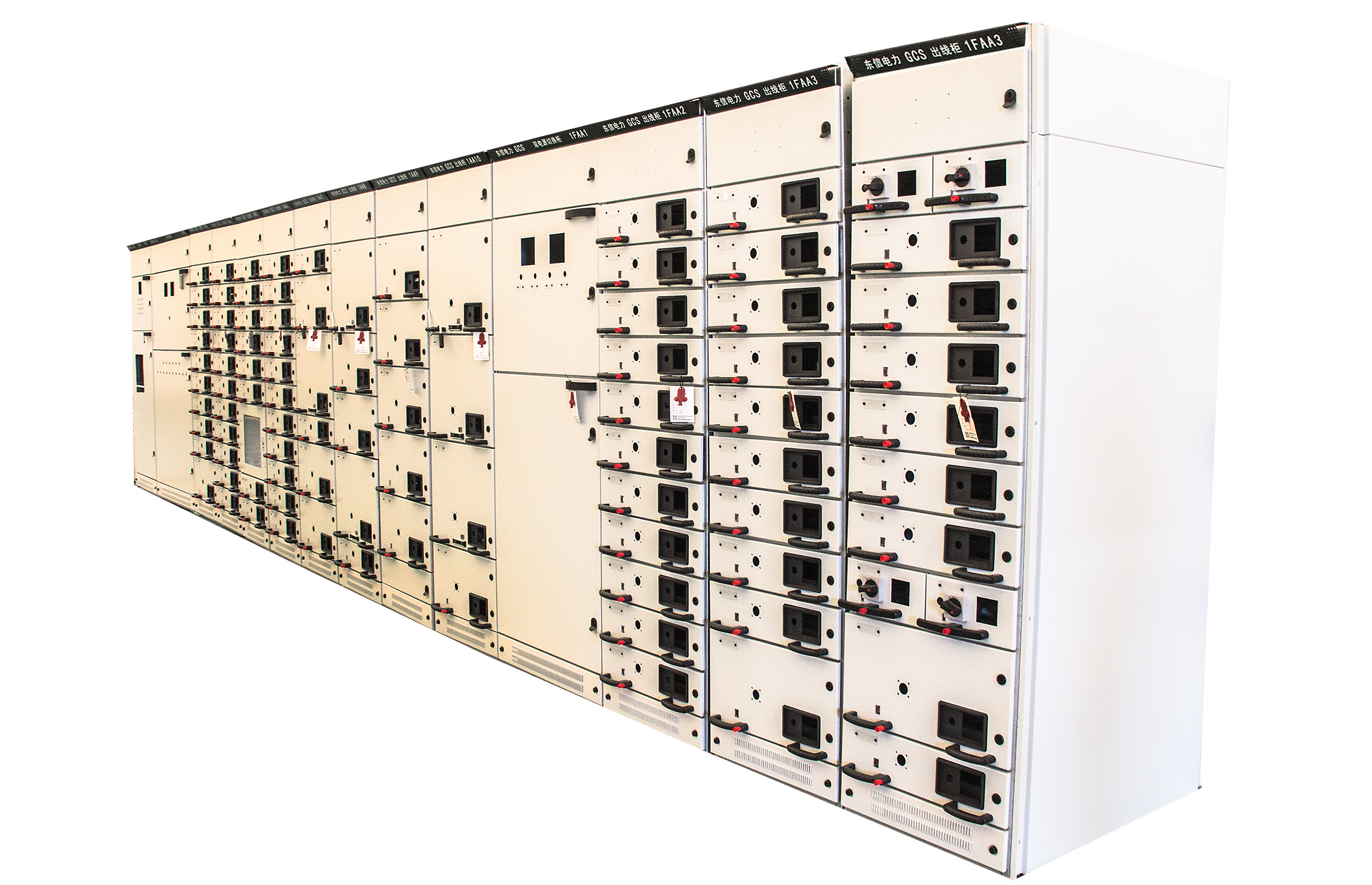

抽出式开关柜概述

  • 所属分类:低压开关柜

  • 点击次数:
  • 发布日期:2019/08/13
  • 在线询价
  • 详细介绍

广西高低压开关柜

一、产品概述

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(600),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、基本参数

辅助电路 交流380、220、24V

直流220、110V

5. 垂直母线额定电流 1000A

6. 额定峰值耐受电流 105(176)KA

7. 额定短时耐受电流 50(80)KA

三、柜体尺寸

装置通用柜体的尺寸:

2200

600

800

1000

600

800

1000

600

800

1000

600

800

1000




四、功能单位

一个单位抽屉的尺寸为:

160(高)x 560(宽)x 410(深)mm;

抽屉可分1/2单元、1单元、1又1/2单元、3单元五个系列;


提高转接件的热容量,较大幅度的降低由于转接件的温升到接插件、电缆头、间隔板带来的附加温升。 功能单元之间、隔离之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在最小范围。

母线平置式排列装置的东、热稳定性好,能承受80/176KA短路电流的冲击。 MCC柜单柜的回路数量多至22回路,充分考虑了大单机容量发电厂、石化系统等行业自动化电动门(机)群的需要。 装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出,零序电流互感器置电缆隔室内,使安装维修方便。 同一电源配电系统可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可以部分降低对元器件短路强度的要求。

抽屉单元有足够数量的二次接插件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。


柳州市东信电力成套设备有限公司是集科研、开发、制造、销售、服务为一体的全国无区域企业。公司专业生产高低压成套设备、低压开关柜、三箱类等各种成套设备。对外承接输变电工程,城市配电网络安装维修工程,市政电力设施迁移工程、配电室改造和新建工程以及各类型的柜体加工业务,提供用户电气设备检测,供用电技术咨询等服务,是制造生产成套电气设备、各种变配电设备、电气控制设备的专业化公司。
